How-to: run circuit on Braket devices¶
[1]:
from qiskit import transpile
from qiskit.circuit.random import random_circuit
from qiskit.visualization import plot_histogram
from qiskit_braket_provider import AWSBraketProvider
Let’s create random circuit
[2]:
circuit = random_circuit(5, 3, seed=42)
circuit.draw()
[2]:
┌───┐┌───────────────────┐
q_0: ──────────────────────────■─┤ Y ├┤ U2(6.0991,5.6116) ├───────────
┌───────────────────┐ │ ├───┤└┬──────────────────┤
q_1: ──┤ R(4.3817,0.59173) ├───┼─┤ H ├─┤ R(4.7632,2.2276) ├───────────
└───────────────────┘ │ └─┬─┘ └──────────────────┘
q_2: ──────────────────────────■───┼────────────■────────────■────────
┌───────────────────────┐ │ │ │ ┌───┐
q_3: ┤0 ├─────■────────────┼────────────┼───┤ H ├
│ {XX+YY}(6.13,4.7824) │ ┌─────┴──────┐ ┌─┴──┐└───┘
q_4: ┤1 ├────────────┤ Ry(4.0455) ├───┤ Sx ├─────
└───────────────────────┘ └────────────┘ └────┘ Get statevector simulator
[3]:
provider = AWSBraketProvider()
state_vector_simulator_backend = provider.get_backend("SV1")
state_vector_simulator_backend
[3]:
BraketBackend[SV1]
Transpile circuit against given backend
[4]:
transpiled_circuit = transpile(
circuit, backend=state_vector_simulator_backend, seed_transpiler=42
)
transpiled_circuit.draw(idle_wires=False, fold=-1)
[4]:
global phase: 2.0774
┌───────────┐ ┌────┐ ┌────────────┐
q_0 -> 0 ───────────────────────■───────┤ P(2.2423) ├─────┤ √X ├────┤ P(-1.7549) ├───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────
┌──────────────┐ │ ├───────────┴┐┌───┴────┴───┐└────────────┘ ┌───┐┌─────────────┐ ┌────────────┐┌──────────────┐
q_1 -> 1 ┤ Rz(-0.14167) ├───────┼───────┤ Ry(2.4735) ├┤ Rz(2.9079) ├──────────────────────────────┤ X ├┤ Rz(-2.4203) ├─┤ Ry(2.2266) ├┤ Rz(-0.95318) ├────────────────────────────────────────────────────────────────────────
└──────────────┘ │ └────────────┘└────────────┘ └─┬─┘└─────────────┘ └────────────┘└──────────────┘ ┌────────┐
q_2 -> 2 ───────────────────────■───────────────────────────────────────────────────────────────────┼─────────■────────────────────────────────────────■───┤ P(π/4) ├─────────────■───────────────■──────────────────────────
┌─────────────┐ ┌───┐ ┌────────────┐ ┌───┐ ┌──────────────┐ │ │ ┌──────────┐ ┌────────┐ │ └────────┘ │ │
q_3 -> 3 ────────────────┤ P(0.069993) ├────┤ X ├─────┤ Ry(-3.065) ├────┤ X ├─────┤ P(-0.069993) ├──■─────────┼─────────┤ Ry(-π/2) ├────┤ Rz(-π) ├─────┼──────────────────────────┼───────────────┼──────────────────────────
└─┬─────────┬─┘ └─┬─┘ ├────────────┤ └─┬─┘ ├─────────────┬┘ ┌─┴─┐ ┌─┴──────────┴┐ └────────┘ ┌─┴─┐┌──────────┐┌────────┐┌─┴─┐┌─────────┐┌─┴─┐┌───────────┐┌─────────┐
q_4 -> 4 ──────────────────┤ Ry(π/2) ├────────■───────┤ Ry(-3.065) ├──────■───────┤ Ry(0.45197) ├───────────┤ X ├─────┤ Ry(-2.0228) ├────────────────┤ X ├┤ Ry(-π/2) ├┤ Rz(-π) ├┤ X ├┤ P(-π/4) ├┤ X ├┤ Rz(-3π/4) ├┤ Ry(π/2) ├
└─────────┘ └────────────┘ └─────────────┘ └───┘ └─────────────┘ └───┘└──────────┘└────────┘└───┘└─────────┘└───┘└───────────┘└─────────┘Run circuit
[5]:
result = state_vector_simulator_backend.run(transpiled_circuit, shots=10)
[6]:

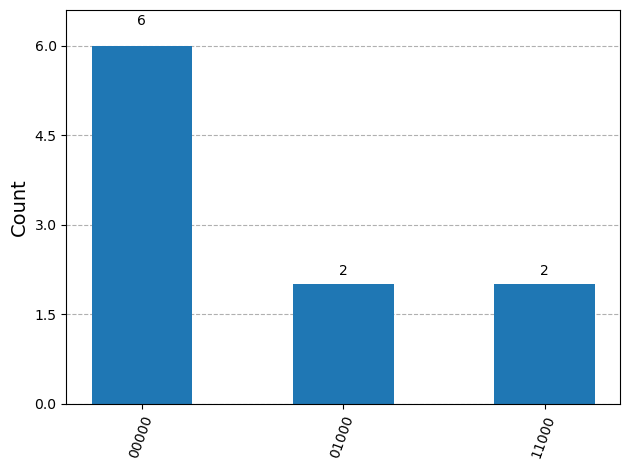

plot_histogram(result.result().get_counts())
[6]:
